Каковы советы по указанию допуска отверстия для печатной платы?

Одна из наиболее забытых тем при проектировании печатных плат — отверстия для монтажа компонентов. Допуски на размеры отверстий указываются при производстве печатных плат, чтобы обеспечить правильную посадку компонентов с металлизированными сквозными отверстиями (PTH).

Программное обеспечение Altium Designer для проектирования печатных плат может добавлять свойства допуска отверстий к контактным площадкам и переходным отверстиям, которые будут переданы производителю путем включения в таблицу сверления. Вот пять советов, которые помогут вам быстро указать размер отверстий в вашей следующей конструкции печатной платы.

Толерантность

В технических характеристиках компонентов указаны плюсовые/минусовые допуски для учета изменений в старении, износе, температуре, покрытии, материалах, механической обработке и т. д. Например, в паспорте производителя резистора мощностью 1/4 Вт указан диаметр провода 0.{ {4}}22 ± 0.003. Поэтому реальный диаметр может варьироваться от 0,019 до 0,025.

Обычно производители печатных плат указывают допуск отверстия ±{{0}}.004. Проволока всегда должна входить в отверстие, будь то на большом или маленьком конце зоны допуска. Таким образом, минимальный размер отверстия должен соответствовать максимальному выводу резистора плюс допуск (0.{{10}}22 вывода резистора плюс допуск 0,003 вывода резистора) плюс допуск 0,004 отверстия печатной платы. Таким образом, 0,022 плюс 0,003 плюс 0,004=0,029 дюйма — наименьший размер отверстия, допустимый в плате.

При сверлении сверло меньше изнашивается. В качестве альтернативы сверло может вибрировать или слегка качаться в отверстии, в результате чего отверстие будет немного больше. Затем на отверстия наносят покрытие, и для каждой партии или места на плате покрытие может быть толще или тоньше. Вы также должны учитывать тепловое расширение или сжатие подложки печатной платы по мере ее обработки. Таким образом, допуски отверстий имеют решающее значение в процессе проектирования для обеспечения правильного размещения деталей PTH. Эмпирическое правило заключается в том, что вы должны делать отверстия в печатной плате на 0.007" больше, чем диаметр провода детали, чтобы учесть все допуски, износ или биение при сверлении, а также варианты покрытия. В Altium Designer нет значения допуска отверстия по умолчанию. Свойства допуска отверстия можно настроить в диалоговом окне «Площадка и свойства».

5 советов по определению допуска отверстий в печатных платах

Доступ к допускам отверстий в Altium Designer и их редактирование можно получить несколькими различными способами, которые мы рассмотрим ниже. В каждом методе можно установить свойства минимального (-) и максимального (плюс) допуска отверстия.

Доступ к допускам отверстий в Altium Designer и их редактирование можно получить несколькими различными способами, которые мы рассмотрим ниже. В каждом методе можно установить свойства минимального (-) и максимального (плюс) допуска отверстия.

Совет 1 - Задайте свойства допуска отверстия для определенных контактных площадок и переходных отверстий

Вы можете быстро установить допуски площадки/переходного отверстия на основе индивидуальных свойств.

Щелкните правой кнопкой контактную площадку или переходное отверстие и выберите «Свойства». В диалоговом окне «Свойства площадки» (рис. 1) отредактируйте допуск отверстия в информации об отверстии.

В диалоговом окне «Свойства сквозного отверстия» отредактируйте допуск отверстия в верхнем левом углу «Допуск» на рисунке 2.

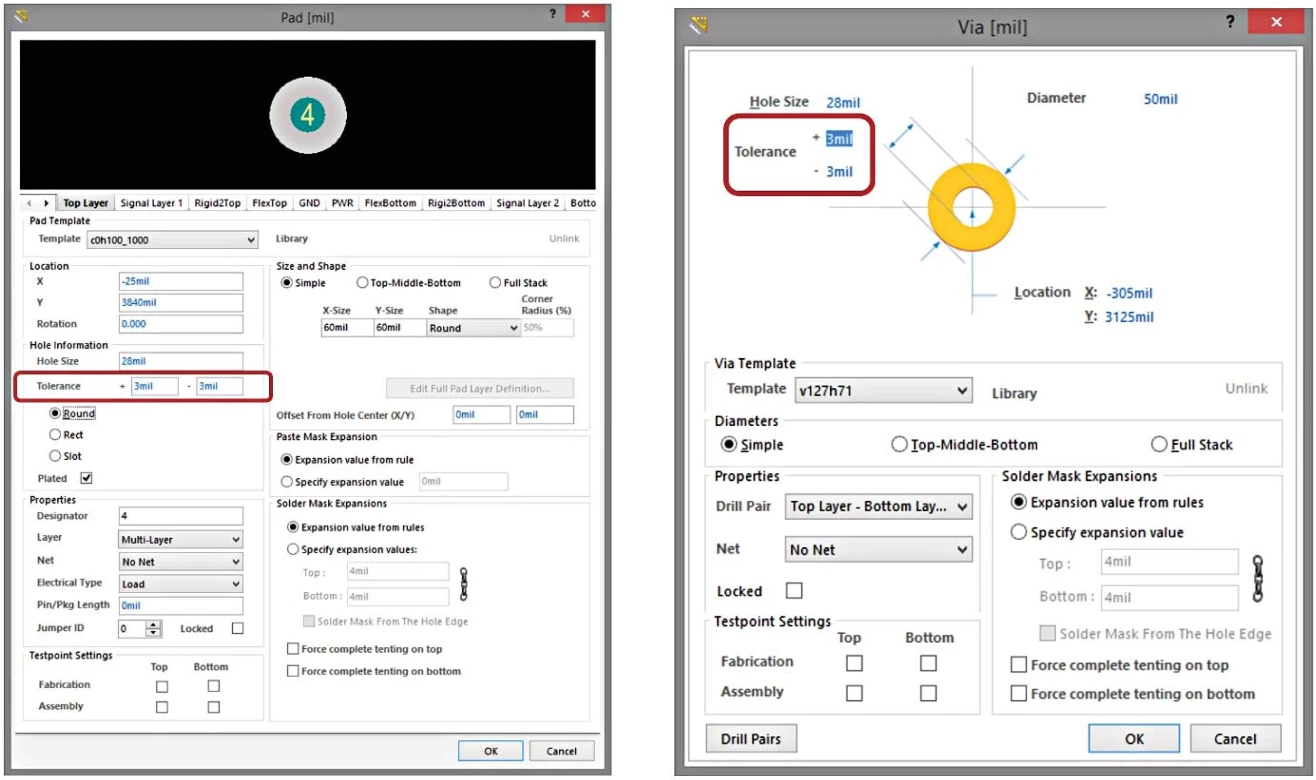

Рис. 1. Установка допуска отверстия в диалоговом окне «Свойства контактной площадки» Рис. 2. Установка допуска отверстия в диалоговом окне «Свойства перехода»

Совет 2 - Используйте шаблоны площадки или сквозных отверстий для задания допусков отверстий

Вы также можете задать допуски отверстий, используя шаблоны контактных площадок или сквозных отверстий.

Щелкните правой кнопкой мыши Pad Via Library и выберите Add Via Template или Add Pad Template. Допуск отверстия можно установить в разделе «Информация об отверстии».

Совет 3. Задайте свойства допуска отверстия для нескольких контактных площадок или переходных отверстий одновременно

Удобно, что вы можете установить допуск отверстия для нескольких контактных площадок или переходных отверстий одновременно.

Откройте панель «Инспектор печатных плат», как показано на рис. 3. Выберите контактные площадки или переходные отверстия на печатной плате для установки и введите необходимые значения допуска отверстий в правом столбце под панелью «Специфический для объекта».

Таблица 1 Пример таблицы со всеми столбцами допусков отверстий

Вы также можете сгруппировать их по допуску отверстия. В диалоговом окне «Обозначения сверления» (нажмите «Настроить символы сверления» в диалоговом окне «Таблица сверления») нажмите «Группировка» и выберите «Допуск отверстия».

Обратите внимание, что при добавлении информации о допуске отверстия к контактным площадкам и переходным отверстиям, если только все контактные площадки или переходные отверстия, сгруппированные в столбце «Количество столбцов», не имеют одного и того же атрибута допуска отверстия, значение допуска отверстия будет отображаться как * (звездочка).

Примечание. После добавления информации в таблицу детализации необходимо нажать кнопку «ОК», чтобы закрыть диалоговое окно «Таблица детализации», иначе ваши изменения не будут сохранены.

В заключение

Обеспечение надлежащего допуска отверстия имеет решающее значение для правильного монтажа компонентов PTH на печатной плате. Altium Designer упрощает документирование допусков на размеры отверстий, чтобы ваши спецификации допусков можно было легко передать производителю.
