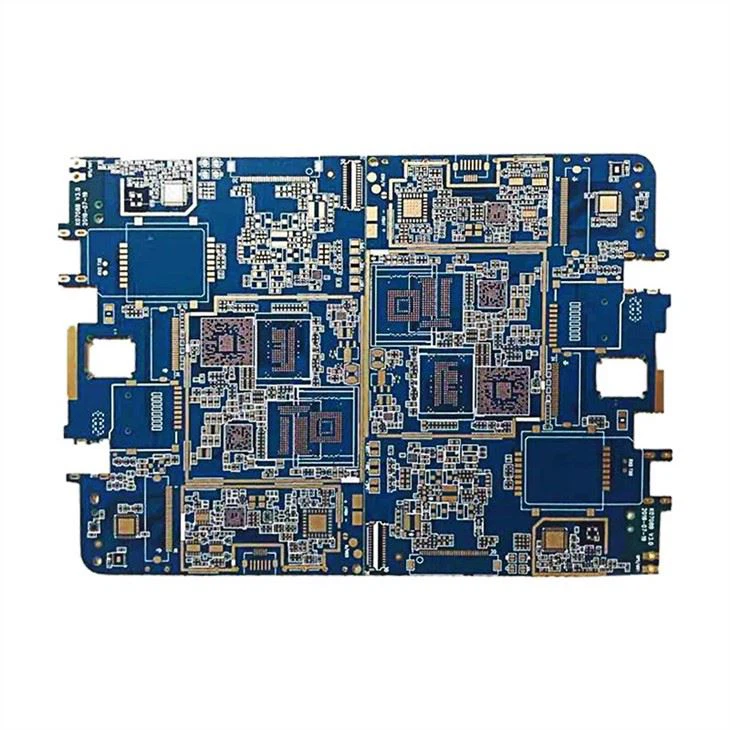

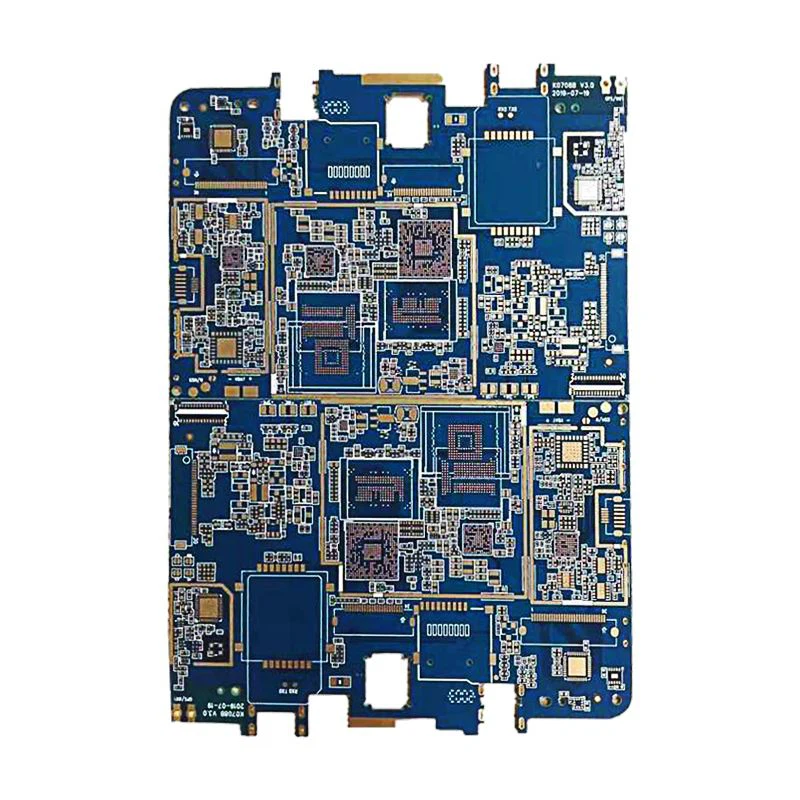

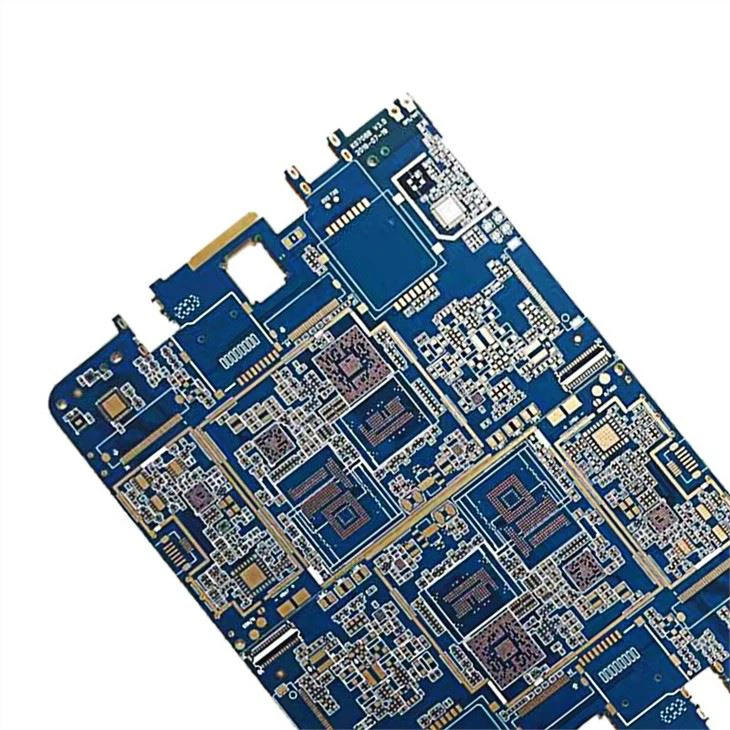

Изготовление 8-слойной печатной платы HDI PCB

Информация о продукте

Фабрика печатных плат BETON специализируется на производстве печатных плат HDI уже более 17 лет, и у нас есть строгий процесс контроля качества для производства HDI (межблочных печатных плат высокой плотности), поэтому выбор фабрики печатных плат BETON для производства HDI сэкономит вам много времени, средств и энергии.

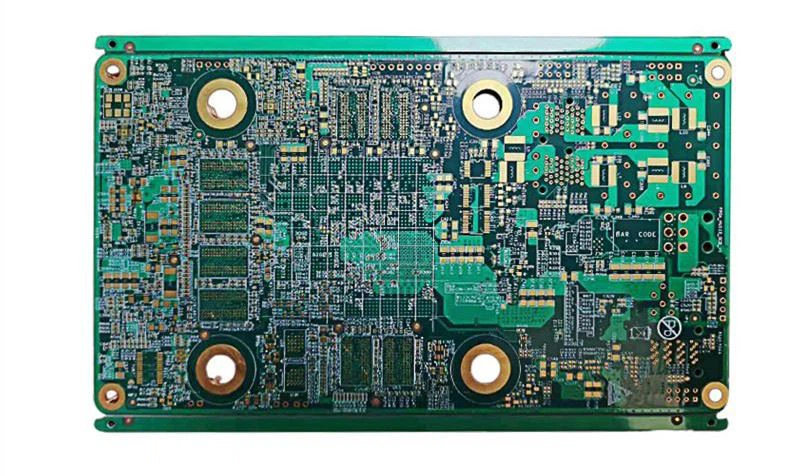

печатная плата HDI

Материал: ФР4

толщина платы: 0.6мм

Толщина меди: 15z

Количество слоев: 8 слоев

Информация о клиенте: недоступна

Паяльная маска: зеленая

Особые требования к печатной плате: позолота

Обработка поверхности: позолота

Производственный процесс: бессвинцовый

Тип теста: оптический тест AOI

Что такое плата HDI

HDI — это High Density Interconnector, представляющий собой плату межсоединений высокой плотности, которая представляет собой печатную плату с относительно высокой плотностью распределения линий с использованием технологии микрослепых и скрытых сквозных соединений.

Плата HDI имеет схемы внутреннего слоя и схемы внешнего слоя, а затем использует сверление, металлизацию отверстий и другие процессы для реализации внутреннего соединения каждого слоя схем. Как правило, для изготовления используется метод наращивания. Обычные платы HDI в основном состоят из одного слоя, а HDI высокого класса использует технологию двух или более слоев, а также передовые технологии печатных плат, такие как укладка отверстий, заполнение отверстий гальванопокрытием и прямое лазерное сверление.

С развитием науки и техники электронный дизайн пытается уменьшить размер, постоянно улучшая производительность всей машины. В небольших портативных устройствах, от мобильных телефонов до смарт-оружия, «маленький» — это вечная погоня. Технология High Density Integration (HDI) обеспечивает большую миниатюризацию конструкции конечного продукта, отвечая при этом более высоким стандартам производительности и эффективности электроники. HDI в настоящее время широко используется в мобильных телефонах, цифровых камерах, MP3, MP4, ноутбуках, автомобильной электронике и других цифровых продуктах, среди которых наиболее широко используются мобильные телефоны.

HDI имеет следующие преимущества:

1. Это может снизить стоимость печатной платы. Когда плотность печатной платы превышает восьмислойную плату, она изготавливается с HDI, и ее стоимость будет ниже, чем при традиционном сложном процессе ламинирования.

2. Увеличьте плотность схемы, взаимосвязь между традиционными печатными платами и деталями.

3. Способствует использованию передовых технологий строительства

4. Улучшенные электрические характеристики и точность сигнала.

5. Лучшая надежность

6, может улучшить тепловые свойства

7. Может улучшить радиочастотные помехи/помехи электромагнитных волн/электростатический разряд (RFI/EMI/ESD)

8. Повышение эффективности дизайна

О технологии Бетон

Shenzhen BETON Electronics Co., Ltd. была основана в Шэньчжэне в 2003 году. Наша фабрика по производству печатных плат и печатных плат занимает площадь более 100,000㎡. Это высокотехнологичная компания, специализирующаяся на производстве печатных плат ( печатная плата) и сборка печатных плат (PCBA). BETON PCB Factory является ведущим мировым производителем печатных плат и сборок печатных плат (PCBA) для прототипов, мелкосерийного и массового производства в Китае.
