Двухсторонняя сборка печатной платы

Двухсторонняя сборка печатной платы представляет собой двухслойную печатную плату и сборку компонентов. В микросхеме используется VICOR V24B24T200BL. Этого чипа нет в наличии, но мы можем найти его на складе. Любые контакты PCBA belle@betonpcb.com.

Отправить запрос

Описание

Информация о продукте

Ниже приведены параметры двухсторонней печатной платы:

Количество слоев: 2 слоя	Тип доски (Жесткая/Гибкая):Жесткая
Тип материала: FR4	Поверхностная обработка: ХАСЛ
Цвет паяльной маски: зеленый	Цвет легенды: белый
Электрический тест: Да	Контроль импеданса: нет
Похоронен/слепой через: Нет	Размер платы: 48,514 мм * 62,23 мм
Толщина платы: 2,0 мм	Толщина меди: 1 унция

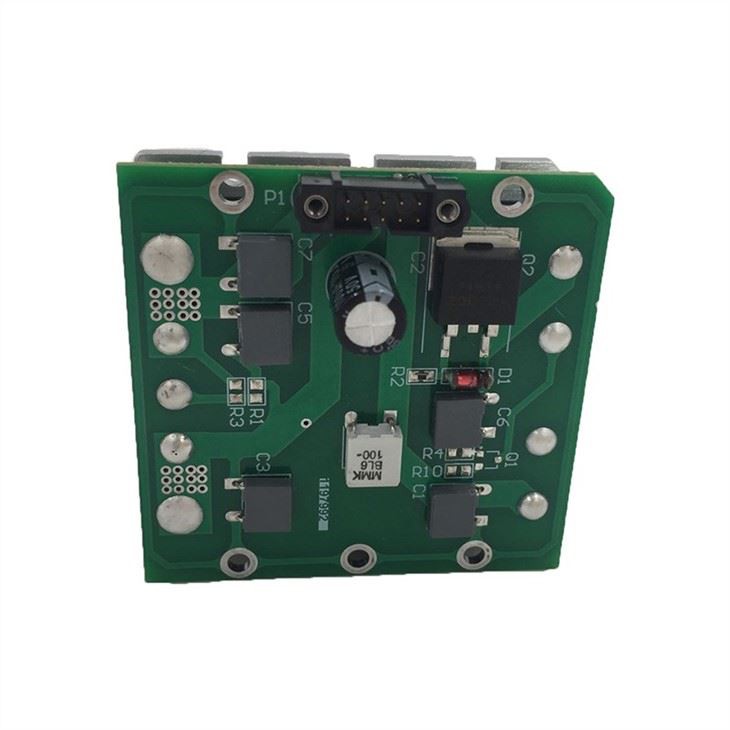

Double sided PCB board Assembly

Двусторонняя сборка печатной платы

Собрать	Количество	Обозначение	Комментарий	Описание	Производитель_1
Нет	1	Q1	ММБТ2222ALT1	Транзистор общего назначения NPN Silicon	Инфинеон
Нет	4	R1, R3, R4, R10	Открытым	Резистор для поверхностного монтажа, Резистор для поверхностного монтажа, Резистор, Резистор для поверхностного монтажа	Панасоник
Да	4	C1, C3, C6, C7	4,7 нФ	Конденсатор	Кемет
Да	1	C2	100 мкФ _50 В	Поляризованный конденсатор (радиальный)	Кемет
Да	1	C4	200 нФ	Конденсатор	Кемет
Да	1	C5	10 нФ	Конденсатор	Кемет
Да	1	D1	D Зинер-15v	Стабилитрон	Вишай
Да	1	P1	Харвин5X2	Разъем Harwin, 5-штыревой, двухрядный, 3A	Харвин
Да	1	Q2	ИРФ4905С	Мощный МОП-транзистор HEXFET	Инфинеон
Да	1	R2	10k	SMD-резистор	Панасоник
Да	1	U1	В24Б24Т200БЛ	DC-DC изолированный, 24 В, 200 Вт	ВИКОР

Двухсторонняя сборка печатной платы показывает

PCB ASSEMBLY

Двухсторонний процесс сборки печатной платы

1. Нанесение паяльной пасты. Сначала на плату наносится паяльная паста (небольшая частица паяльной пасты, смешанная с флюсом).

2. Размещение компонентов: точное размещение компонентов в заранее запланированных местах платы выполняется роботизированной машиной захвата и размещения.

3. Оплавление: Пропустите компоненты с паяльной пастой и компоненты на ней через конвейерную ленту через печь оплавления промышленного класса.

4. Осмотр: после процесса оплавления необходимо осмотреть печатную плату, чтобы проверить ее функциональность.

5. Вставка компонентов через отверстия: некоторые типы печатных плат требуют установки компонентов через отверстия вместе с обычными компонентами SMD.

6. Окончательная проверка: Функциональная проверка собранной платы или тщательная проверка печатной платы для контроля ее электрических характеристик, включая напряжение, ток или выходной сигнал. когда

7. Очистка. Поскольку в процессе пайки на печатной плате остается большое количество флюса, очень важно тщательно очистить компоненты перед отправкой готовой платы покупателю.

Часто задаваемые вопросы

FAQ

Каково ваше время выполнения?

О: Обычно это 8-10 дней. Если ваш заказ срочный, мы можем подать заявку на срочный заказ.

Но плата за инструмент немного прибавит.

Какие виды печатных плат вы можете производить?

A: Мы можем изготовить различные печатные платы и печатные платы, такие как жесткая плата, fpc, hdi pcb, высокочастотная печатная плата, керамическая печатная плата, алюминиевая печатная плата и печатная плата с металлическим сердечником, многослойная печатная плата и так далее.

Какова максимальная производительность в месяц?

Максимум 48000 кв. Так что не беспокойтесь о скорости доставки.

Каким курьером воспользоваться?

DHL, FedEX, UPS и другие международные логистические услуги.
