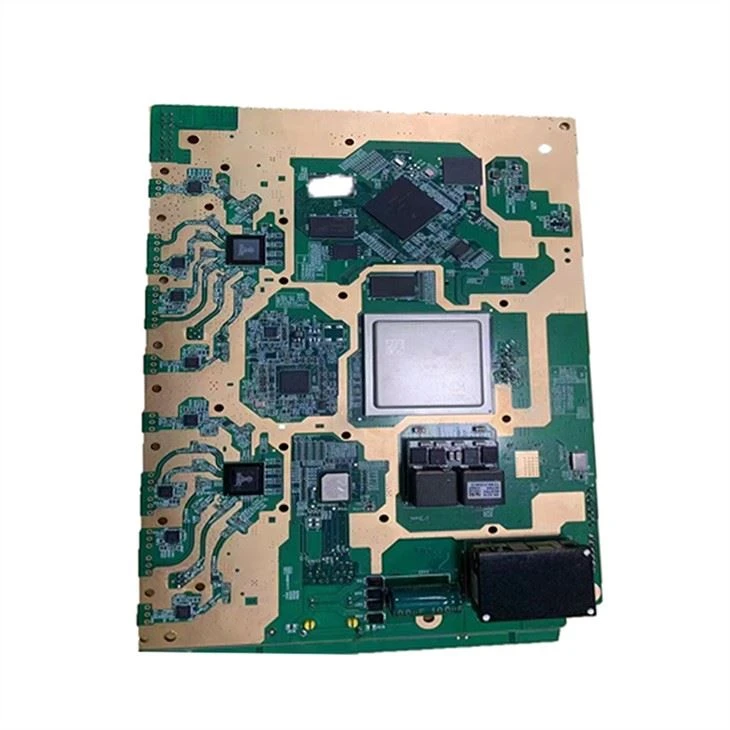

Монтажная плата автомобиля

информация о продукте

Модуль:

Основные требования к производительностиМонтажная плата автомобиля в сборе

а. Высокая надежность

Автомобильная надежность в основном определяется двумя аспектами: долговечностью и устойчивостью к воздействию окружающей среды. Первое относится к тому факту, что нормальная работа может быть гарантирована в течение всего срока службы, а второе относится к тому факту, что функция печатной платы остается неизменной при изменении окружающей среды.

б. Легкий вес и небольшой размер

Легкие крошечные автомобили хороши для экономии энергии. Легкость достигается за счет уменьшения веса каждого ингредиента. Например, некоторые металлические детали заменены деталями из инженерного пластика. Кроме того, как автомобильная электроника, так и печатные платы должны быть миниатюризированы. Например, объем ЭБУ (электронного блока управления) в автомобильных приложениях составляет около 1200 см3, начиная с 2000 г., а менее 300 см3, сокращаясь в четыре раза. Кроме того, исходное огнестрельное оружие было преобразовано из механического огнестрельного оружия, соединенного проводами, в электронное огнестрельное оружие, соединенное гибкими проводами с печатной платой внутри, что уменьшило объем и вес более чем в 10 раз.

Облегчение и миниатюризация печатных плат происходят за счет увеличения плотности, уменьшения площади, уменьшения толщины и многослойности.

Производственные характеристикиМонтажная плата автомобиля

(1) Высокочастотная подложка

Автомобильные системы предотвращения столкновений/упреждающего торможения функционируют как военное радиолокационное оборудование. Поскольку автомобильные печатные платы отвечают за передачу микроволновых высокочастотных сигналов, необходимо использовать подложку с низкими диэлектрическими потерями вместе с обычным материалом подложки PTFE. В отличие от материалов FR4, ПТФЭ или аналогичные высокочастотные матричные материалы требуют особой скорости сверления и скорости подачи в процессе сверления.

(2)Толстая медная печатная плата

Из-за высокой плотности и высокой мощности и гибридной мощности автомобильная электроника приносит больше тепловой энергии, а электромобилям, как правило, требуются более совершенные системы передачи энергии и больше электронных функций, что выдвигает более высокие требования к рассеиванию тепла и большому току. Требовать.

Изготовить двухслойную печатную плату из толстой меди относительно легко, а изготовить многослойную печатную плату из толстой меди гораздо сложнее. Ключом является толстое медное травление изображения и толстое заполнение вакансий.

Все внутренние пути толстой медной многослойной печатной платы выполнены из толстой меди, поэтому фотосухая пленка для переноса рисунка также относительно толстая, что требует чрезвычайно высокой устойчивости к травлению. Время травления толстой меди будет долгим, а оборудование для травления и технические условия находятся в лучшем состоянии, чтобы обеспечить полную маршрутизацию толстой меди. При изготовлении внешней толстой медной проводки сначала можно выполнить комбинацию ламинирования относительно толстой медной фольги и формирования рисунка толстого медного слоя, а затем травление пустот в пленке. Сухой пленочный резист трафаретного покрытия также относительно толстый.

Поверхностная разница между внутренним проводником толстой медной многослойной печатной платы и изолирующим материалом подложки велика, и обычное ламинирование многослойной платы не может полностью заполнить смолу, что приводит к образованию полости. Для решения этой проблемы следует максимально использовать тонкие препреги с высоким содержанием смолы. Толщина меди внутренней разводки на некоторых многослойных печатных платах неодинакова, и в областях с большими или малыми различиями в толщине меди можно использовать разные препреги.

(3)Встраивание компонентов

Для увеличения плотности сборки и уменьшения размеров компонентов в мобильных телефонах широко используются печатные платы со встроенными компонентами, которые также необходимы для других электронных устройств. Поэтому встроенные печатные платы компонентов также используются в автомобильной электронике.

Наш сервис

1. Сборка печатной платы на SMT и DIP

2. Схема/макет/производство печатной платы

3. Плата клонирования/изменения PCBA

4. Закупка и закупка запчастей

5. Дизайн корпуса и литье под давлением

6. Полный спектр услуг по тестированию. В том числе: AOI, функциональный тест, внутрисхемный тест, рентгеновский тест для тестирования BGA, трехмерный тест толщины паяльной пасты
