Что делает край печатной платы

В процессе производства печатных плат есть еще один важный процесс, то есть кромка процесса, и резервирование кромки процесса имеет большое значение для последующей обработки патчей SMT.

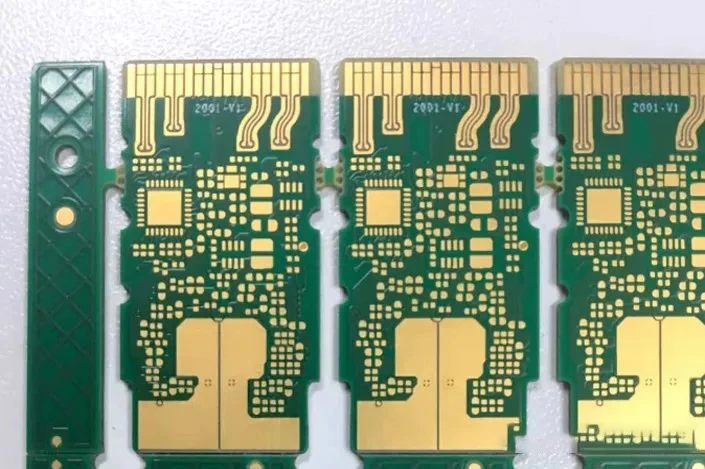

Кромка процесса - это часть, добавленная с обеих сторон или с четырех сторон платы печатной платы, в основном для облегчения сварки разъемов SMT и перемещения платы, то есть для направляющей машины для установки SMT удобно зажимать печатную плату. доска и поток через укладочную машину. Если элемент находится слишком близко к краю дорожки. Когда устройство захватывается соплом машины для установки поверхностного монтажа и монтируется на печатной плате, могут возникнуть столкновения, что приведет к невозможности завершения производства. Следовательно, необходимо зарезервировать определенную технологическую кромку, как правило, шириной 2-5 мм. Этот метод также применим к некоторым подключаемым компонентам для предотвращения подобных явлений при пайке волной припоя.

Технологическая кромка не является частью печатной платы и может быть удалена после завершения изготовления печатной платы.

Как делается ремесленная кромка

1. V-CUT: технологическое соединение между технологической кромкой и платой, небольшой разрез с обеих сторон печатной платы, но не разрез!

2. Соединительные ребра: используйте несколько ребер для соединения печатных плат и проделайте в середине несколько отверстий для штампов, чтобы их можно было сломать вручную или промыть в машине.

Не все печатные платы нуждаются в обработке. Если на печатной плате имеется большое пространство, не оставляйте компоненты SMD в пределах 5 мм с обеих сторон печатной платы. В этом случае нет необходимости добавлять ребро процесса. Есть еще одна ситуация: в пределах 5 мм на одной стороне печатной платы нет SMD-компонентов, пока край процесса обрабатывается с другой стороны, это требует внимания инженеров по печатным платам.

Плата, потребляемая технологической стороной, увеличивает общую стоимость печатной платы. Поэтому при проектировании технологической стороны печатной платы необходимо сбалансировать экономичность и технологичность.

Для некоторых печатных плат специальной формы исходная печатная плата с 2 или 4 технологическими сторонами может быть значительно упрощена с помощью пазлов.

При разработке метода лобзика в обработке SMT необходимо полностью учитывать ширину дорожки машины для укладки SMT. Для панелей электролобзика шириной более 350 мм необходимо связаться с технологом поставщика SMT.
